V súťaži Stavba roka 2024 získali náš bývalý kolega Ing. Jozef Recký, Ph.D., IWE, Euro Ing., ktorý pôsobil na Katedre kovových a drevených konštrukcií SvF ako hosťujúci profesor, a náš súčasný kolega Ing. Ján Brodniansky, PhD., Cenu Únie miest Slovenska za celospoločenský prínos v rozvoji miest a obcí Slovenska za stavbu Cyklolávka cez rieku Váh/Švošov – Hubová.
Riešenie stavby vychádza z priestorových možností lokality výstavby. Stavbu bolo potrebné umiestniť medzi ochranné pásma významných dopravných komunikácií. Na strane od obce Švošov bolo nutné rešpektovať ochranné pásmo železnice na trati Košice – Žilina spadajúcej do medzinárodnej železničnej siete. Prístup na stavenisko bol blokovaný podchodom pod železničnú trať popod mostný objekt na kilometri 290,842. Výška podchodu popod železničnú trať tu je 2,25 m.
Na strane od obce Hubová sa nachádza ochranné pásmo medzinárodnej cestnej trasy I 18 v úseku Kraľovany – Ružomberok. Situácia bola komplikovaná priepusťou popod komunikáciu, ktorá znemožňovala umiestnenie budovanej cyklolávky vo väčšej vzdialenosti od pôvodnej lávky pre peších vzhľadom na vlastníctvo okolitých pozemkov. Taktiež povodím Váhu nebola povolená výstavba piliera cyklolávky v toku rieky Váh vzhľadom na malý prietokový profil a blízkosť priehrady Liptovská Mara pre prípad potreby nadmerného odtoku vody z priehradného jazera cez hrádzu Bešeňová.
V súlade s priestorovými možnosťami bola stavba založená na troch samostatných základových blokoch, pričom základový blok vyvažovacích lán je doplnený jedným radom mikropilót na strane vzdialenejšej od pylónu.

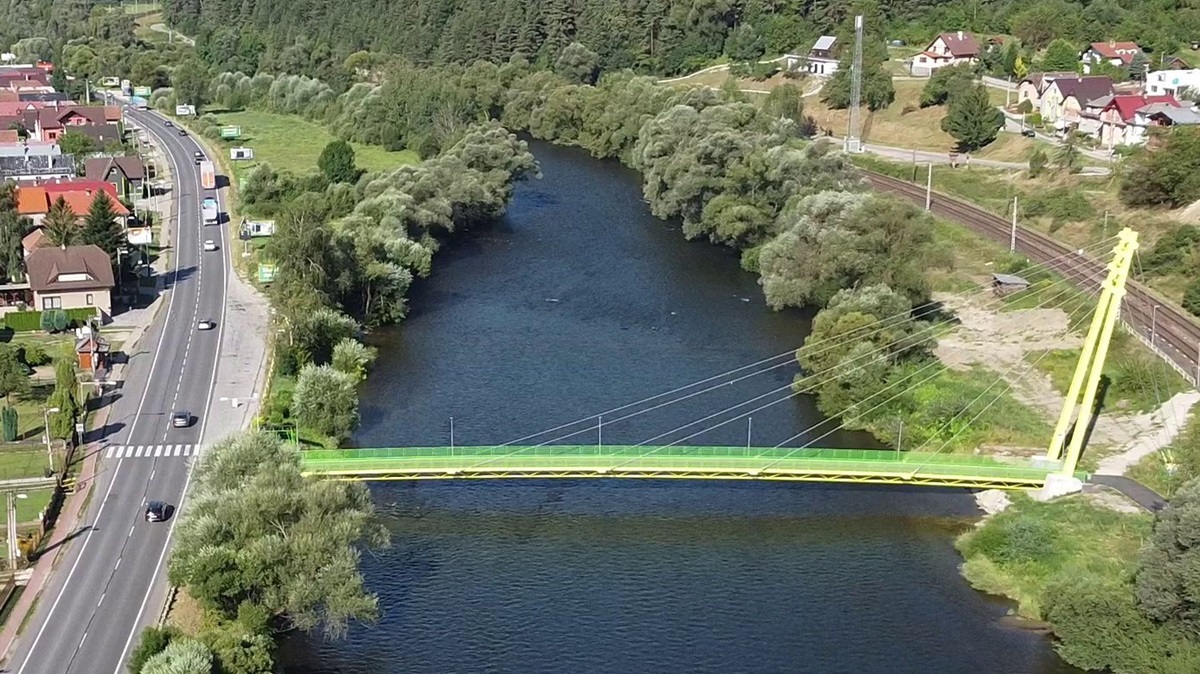

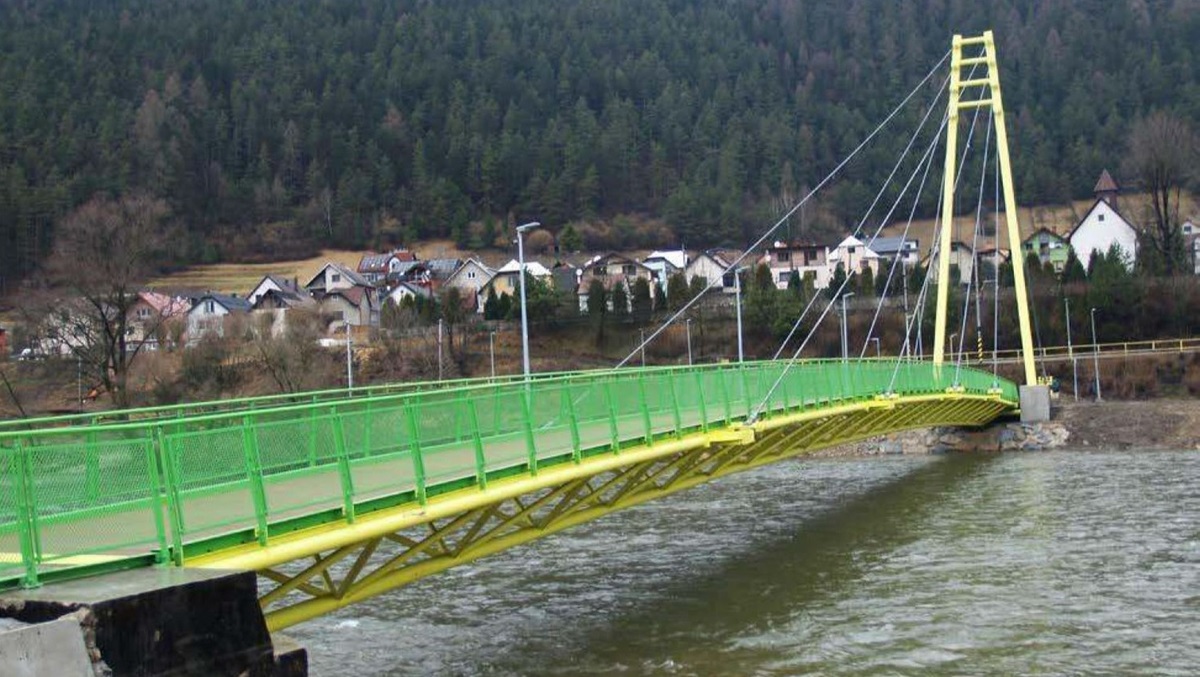

Základové bloky na strane Švošova sú prepojené tromi oceľobetónovými nosníkmi s prierezom 1,00 x 1,00 m, s dĺžkou 5,00 m. Ich úlohou je zachytenie protismerných horizontálnych síl. S ohľadom na možnosti lokality bola použitá jednostranne zavesená lanová oceľová konštrukcia s priehradovým viacpoľovým mostným nosníkom trojuholníkového prierezu a dvojdriekovým plnostenným pylónom. Lanové závesy sú umiestnené v dvoch šikmých rovinách. Do mostného trámu sú zakotvené vo vzdialenosti každých 15 metrov. Kotvenie lán je navrhnuté tak, že umožňuje dopínanie a výmenu lán na dolných koncoch pri nosnom tráme a na kotevnom bloku vyvažovacích lán. Realizácia mostovky sa uskutočnila z kompozitných materiálov. Rošty majú výšku 50 mm s trojmilimetrovou krycou lamelou.
Autori architektonického riešenia: Ing. Jozef Recký, Ph.D., IWE, Euro Ing.
Hlavný inžinier projektu: Ing. Jozef Recký, Ph.D., IWE, Euro Ing.
Projektanti stavebnej časti: Ing. Jozef Recký, Ph.D., IWE, Euro Ing., Peter Švitko
Projektanti rozhodujúcej odbornej časti: Statika stavieb: Ing. Jozef Recký, Ph.D., IWE, Euro Ing., Ing. Ján Brodniansky ml., Ph.D., Konštrukcie inžinierskych stavieb: Ing. Jozef Recký, Ph.D., IWE, Euro Ing., Peter Švitko, Elektrotechnické zariadenia stavieb: Ing. Robert Gábor
Hlavný zhotoviteľ: Liptovská stavebná spoločnosť, s. r. o.
Hlavný stavbyvedúci: Ing. Pavol Zápotočný
Stavebník, developer: Obec Švošov, Ing. Milan Široň – starosta
Dozorná činnosť: Ing. Albín Husarčík
Stavebné nákl. (bez DPH): 1 372 732 €
Doba výstavby: 07/2023 – 12/2023
Fotografie: Ing. Jozef Recký, Ph.D., IWE, Euro Ing.
Záznam STVR z odovzdávania cien Stavba roka 2024
Text: doc. Ing. Magdaléna Štujberová, PhD., a Stavba roka, zdroj foto: Katedra kovových a drevených konštrukcií SvF
