Jednoduchý ohyb vzniká vtedy, ak jedinou vnútornou silou v každom priereze prúta je ohybový moment.
Výskyt jednoduchého ohybu:
- v praxi sa čistý ohyb nevyskytuje,
- vyskytuje sa vždy s iným spôsobom namáhania,
- v čistej podobe je ho možné zrealizovať iba v laboratórnych podmienkach.

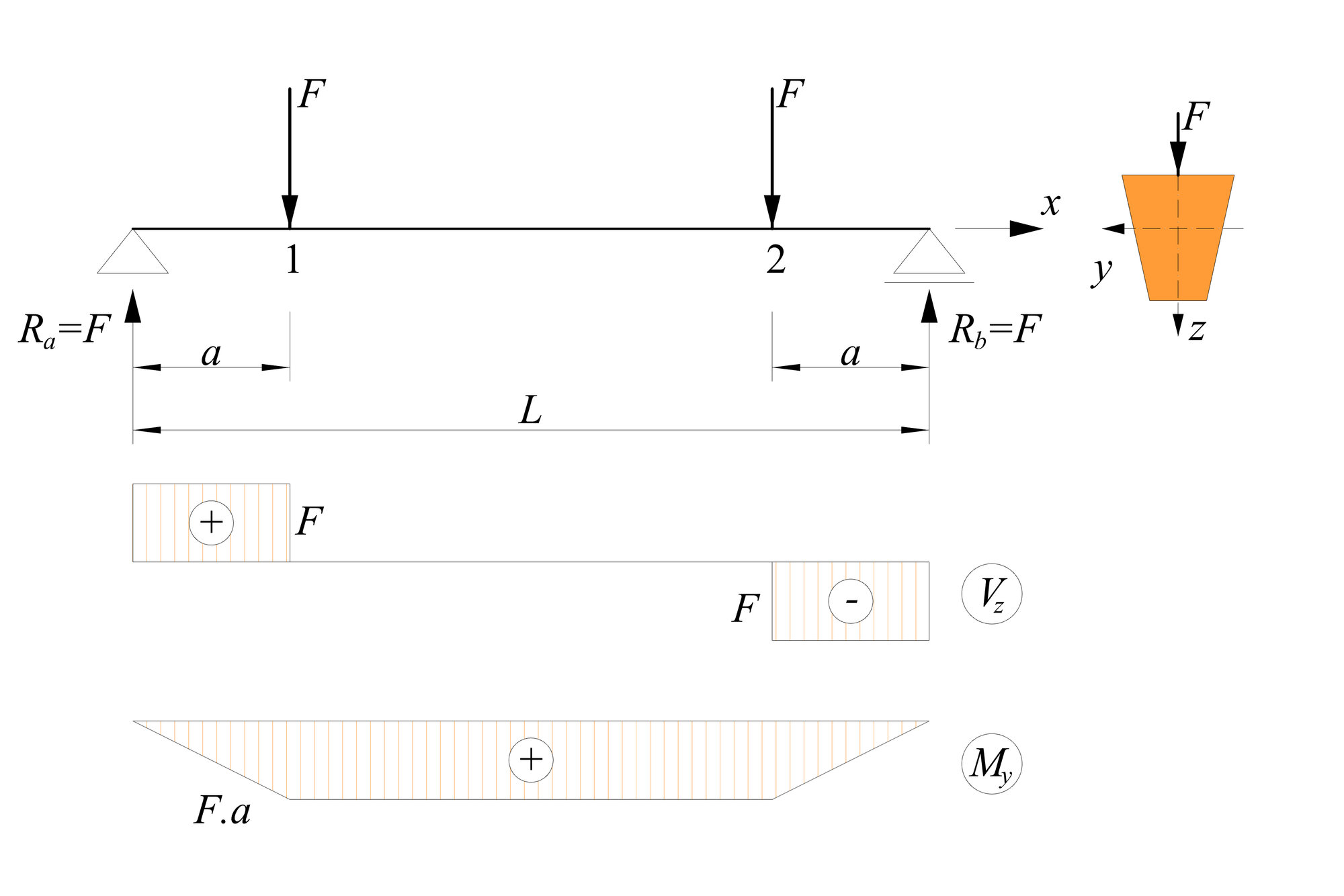

Skúmajme preto prostý nosník s rozpätím L s priečnym rezom symetrickým vo zvislej rovine je zaťažený dvoma sústredenými bremenami F pôsobiacimi v rovine symetrie priečneho rezu v rovnakých vzdialenostiach a od jeho podpier.
V časti nosníka medzi dvoma silami F (medzi bodmi 1 a 2) je nulová priečna sila a jedinou prierezovou silou v tejto časti je konštantný ohybový moment, ktorý má veľkosť

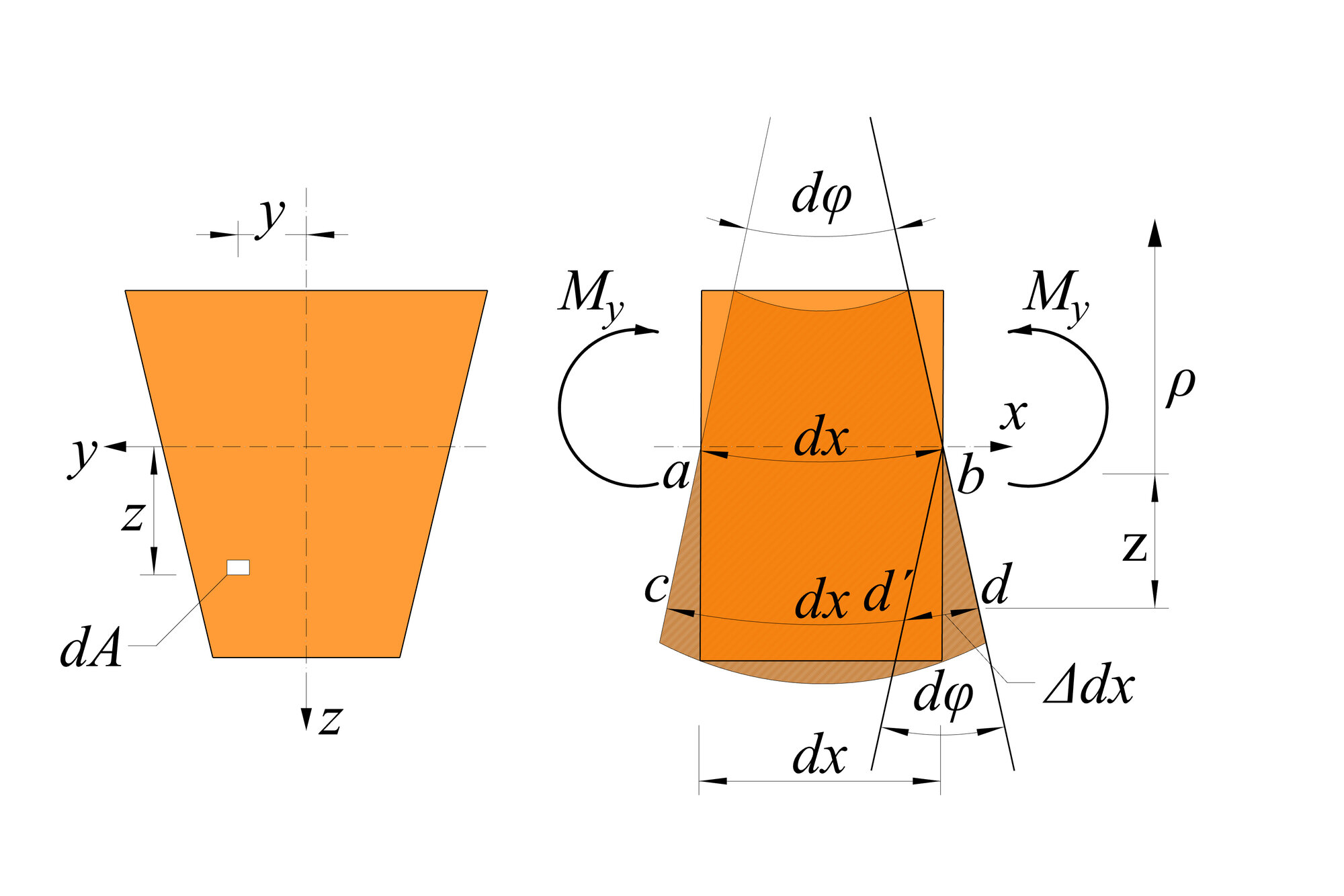

Na základe experimentálnych meraní pretvorenia nosníka v časti 1-2, boli odvodené tieto hypotézy:
- Os prúta, pôvodne priama, sa zmenila na rovinnú krivku ležiacu v rovine zaťaženia.
- Pozdĺžne vlákna, pôvodne priame a rovnobežné, vytvorili po deformácií sústredné krivky, ležiace v rovinách rovnobežných s rovinou zaťaženia.
- Prierezy nosníka pred deformáciou rovinné, rovnobežné a kolmé na priamu os nosníka zostali aj po deformácii rovinné a kolmé na zdeformovanú os.
Podporené grantom: KEGA 030STU-4/2023
Vedúca projektu: Doc. Tvrdá
Zdroj: Dický, J., Mistríková, Z., Sumec, J.: Pružnosť a plasticita I. Vydavateľstvo STU. 2005.
